集中供暖安防監控系統解決方案
我國北方地區冬季目前普遍采用集中供暖方式進行供熱。鍋爐房通過城市高溫供熱管道將熱水送至各居民小區、企業中的換熱站。在換熱站，高溫管道（以下簡稱一次網）中的熱水與進居室暖氣片（以下簡稱二次網）的熱水通過換熱器交換熱量。經過換熱后，二次網中熱水流入各居室中。下面我們將向大家介紹欣榮泉視頻監控軟件就供暖系統的解決方案：
在以上過程中，供熱調度部門需要對分散在不同地理位置換熱站中溫度、壓力、流量、液位等參數集中實時監視，控制換熱站中各設備的運行。同時，根據從現場監測到的各換熱站運行參數，調節熱電廠運行工況，保證冬季整個供暖的穩定運行。
我國現行的熱力站運行管理仍處于手工操作階段，影響了集中供熱優越性的充分發揮。主要反映在：缺少全面的參數測量手段，無法對運行工況進行系統的分析判斷；系統運行工況失調難以消除，造成用戶冷熱不均；供熱參數未能在最佳工況下運行，供熱量與需熱量不匹配；運行數據不全，難以實現量化管理。
搞好城市集中供熱工程，必須要全面提高供熱技術水平。因此，建立基于GPRS 無線網絡的監控系統，來實現各換熱站現場參數的采集、調度室與各換熱站的數據實時通訊控制，可以很好的解決上述缺點，可以有效提高供熱系統的自動化控制水平，并且能很大程度上提高供熱行業的管理水平。供熱工程中的自動控制對于保證供熱系統優質供熱、安全運行、經濟節能、環境保護具有十分重要的作用。
欣榮泉視頻監控軟件系統方案中，整個熱網遠程監控系統由三部分組成：現場換熱站控制部分、GPRS 數據傳輸部分、調度室數據中心。通過控制模塊完成與SARO GPRS DTU 的數據交互。PLC 定時將數據發送給GPRS DTU，同時PLC 實時接收DTU 發來的數據完成相應控制功能。GPRS DTU在收到PLC 發來的數據會立即轉發到數據中心。
(1) 現場換熱站
PLC 將各工藝參數實時采集后通過RS-232 串口通信模塊將數據送往GPRS DTU 通信模塊；同時，還可通過該通信模塊接收調度中心的指令。
(2) GPRS 數據傳輸部分
在對GPRS DTU 通信模塊進行配置時預先輸入數據中心的固定IP 地址。GPRS DTU 通信模塊收到PLC 發來的數據后，把這些數據送到前面設置的IP地址網絡服務器中，通過端口映射轉發到數據中心服務器。SARO GPRS DTU 發送數據的過程為：數據送到中國移動GPRS 網絡中，然后再經過Internet，最后在數據中心通過ADSL 進行接收。

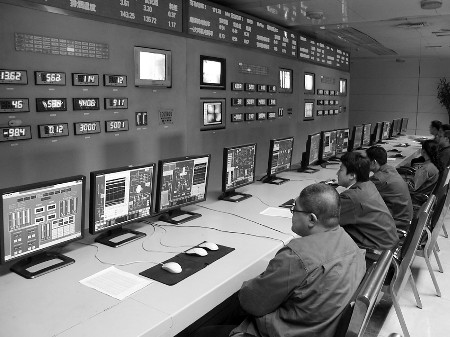

(3) 調度室數據中心
由ADSL MODEM、網絡服務器、防火墻、數據中心服務器、工作站。數據中心服務器通過ADSL Modem 接收來自各換熱站的數據，并對數據進行存儲、歷史趨勢分析、報表打印等，其中一部分?jǐn)?shù)據還傳送到全廠MIS 系統。
