為橋梁健康“把脈”,海康威視推出視覺位移監測系統
  2024-12   海康威視
字號:


如果你在橋上時

一輛滿載貨物的大貨車轟隆隆地開過

有時候我們能感覺到橋在微微晃動

這就是橋梁的“撓度變化”

(即橋梁主梁的豎位移變化)

也是橋梁健康監測的重中之重

雖然橋是一種柔性結構

但受到的壓力超限時也會“承受不住”

即撓度變化恢復過慢或恢復不到原水平

需要及時重點維護



目前我國公路橋梁達百萬座

其中相當一部分橋梁服役已經超過25

面對絡繹不斷的車流及重壓

這些“老齡”橋梁

亟需更精準、實時的日常健康監測



為實時監測橋梁主梁位移變化

助力保障橋梁健康運行

海康威視推出

<視覺位移監測系統>


亞像素級視覺測量

精準捕捉橋梁撓度細微變化



一輛60km/h的大貨車通過100m的橋梁

大概只需6.25s

那么必須要在短時間內

高頻捕捉橋梁的微小形變

(也就是上面說的橋梁撓度變化)



視覺測量技術

在撓度監測應用中已被廣泛認可

通過在橋梁每跨的跨中或四分點布設靶標

用相機監測靶標

將靶標的像素變化轉化為位移量

從而實現撓度測量

但傳統產品,安裝需現場測量標定

存在人工測量誤差

且靶標需要供電,安裝維護成本較高

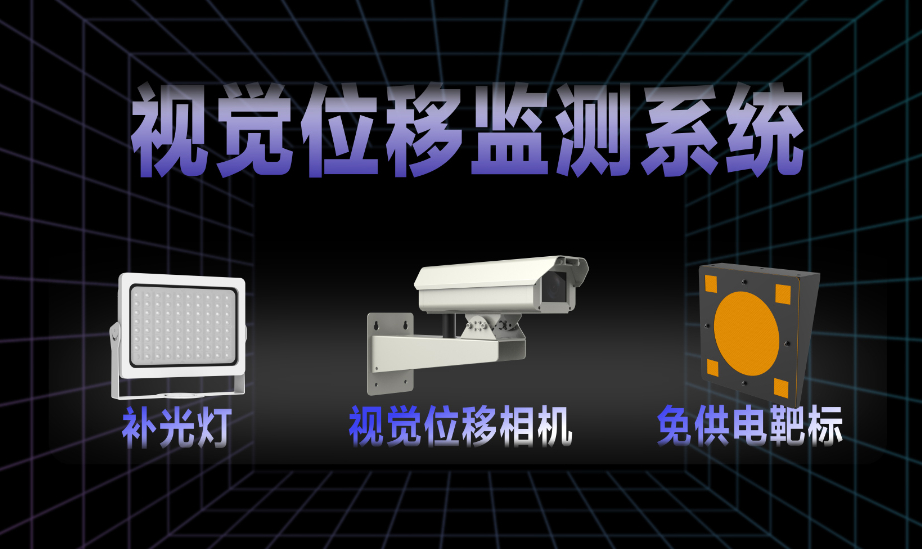

系統所配備的視覺位移相機

可自動完成靶標標定,無需人工參與

實現亞像素級精度的靶標動態位移監測

當測量距離為20米時

測量的誤差不超過±0.1毫米

實現精準的動態測量

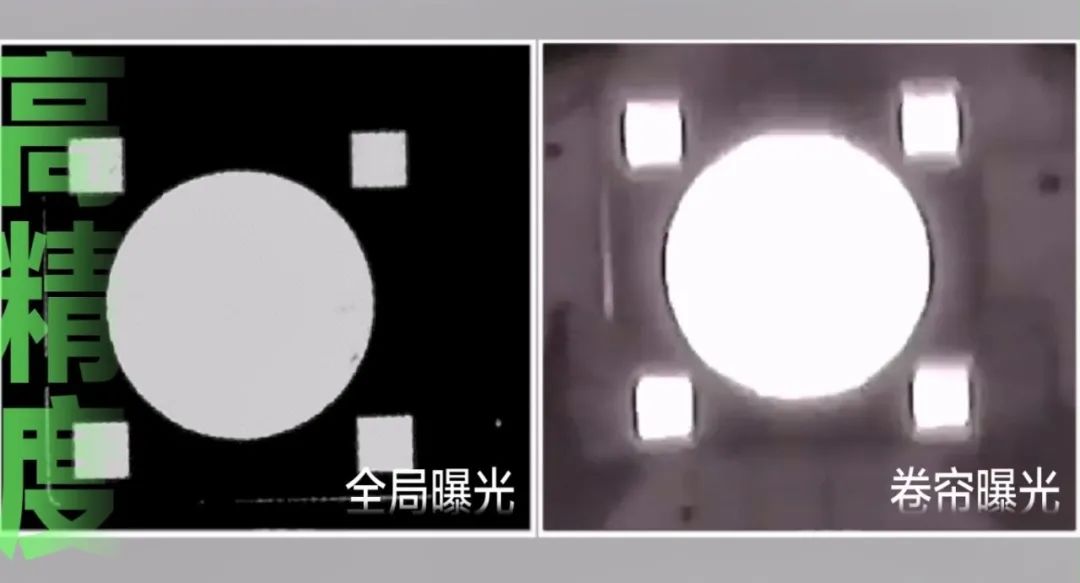

同時,為捕捉高頻變化目標

相機采用全局曝光傳感器(GMOS

采集頻率最大可達50Hz

即每秒至少進行50次數據采集

有效避免傳統卷簾曝光方式造成的

畫面拖影、變形

還原更多橋梁形變細節


無懼環境干擾

穩定監測保障橋梁健康運行



橋下視覺測量

常常會受到雨霧、強光等環境干擾



基于海康威視底層圖像處理能力的深厚積累

系統利用強光抑制、特定波段成像算法

采用自有AI ISP技術成像

可消除順逆光、霧氣、高溫?zé)崂说瘸上窀蓴_

穩定監測確保數據的有效性


同時,系統所配備的靶標

免供電,安裝簡便易維護

免外場人工標定

有效避免人工測量誤差

畫面如遇遮擋還可自動告警

成像效果更清晰、穩定



多維數據聯動

多重保障、多份安心


系統采集的橋梁撓度數據

還可與車輛荷載、車輛路線、

車型特征、交通流量等數據

進行關聯分析

形成一套集監測預警、可視化、

風險溯源的一體化監測系統

保障橋梁設施安全運行

5.gif△圖為測試環境模擬數據,非真實數據△



同時,雙快門技術的設計

支持一機多用

可同步兼顧高頻測量與實時畫面監測

掌握橋梁周邊實時情況

多重保障更安心



此外,針對橋梁?jiǎn)慰缍?span style="font-size: 16px; font-family: Calibri;">50米以內、

取電取網困難的場景

海康威視還推出太陽能取電的低功耗版本

滿足不同橋梁運維場景數字化監測需要



不止橋梁監測場景,海康威視視覺位移監測系統以其高精度、更穩定、易維護等產品特點,同樣適用于邊坡位移、水利大壩、地質沉降、隧道沉降、房屋建筑等場景的數字化監測運維需求。
